项目：南阳卷烟厂虚拟仿真职工教育平台

——武汉百变互动　　2020-05-25

案例视频

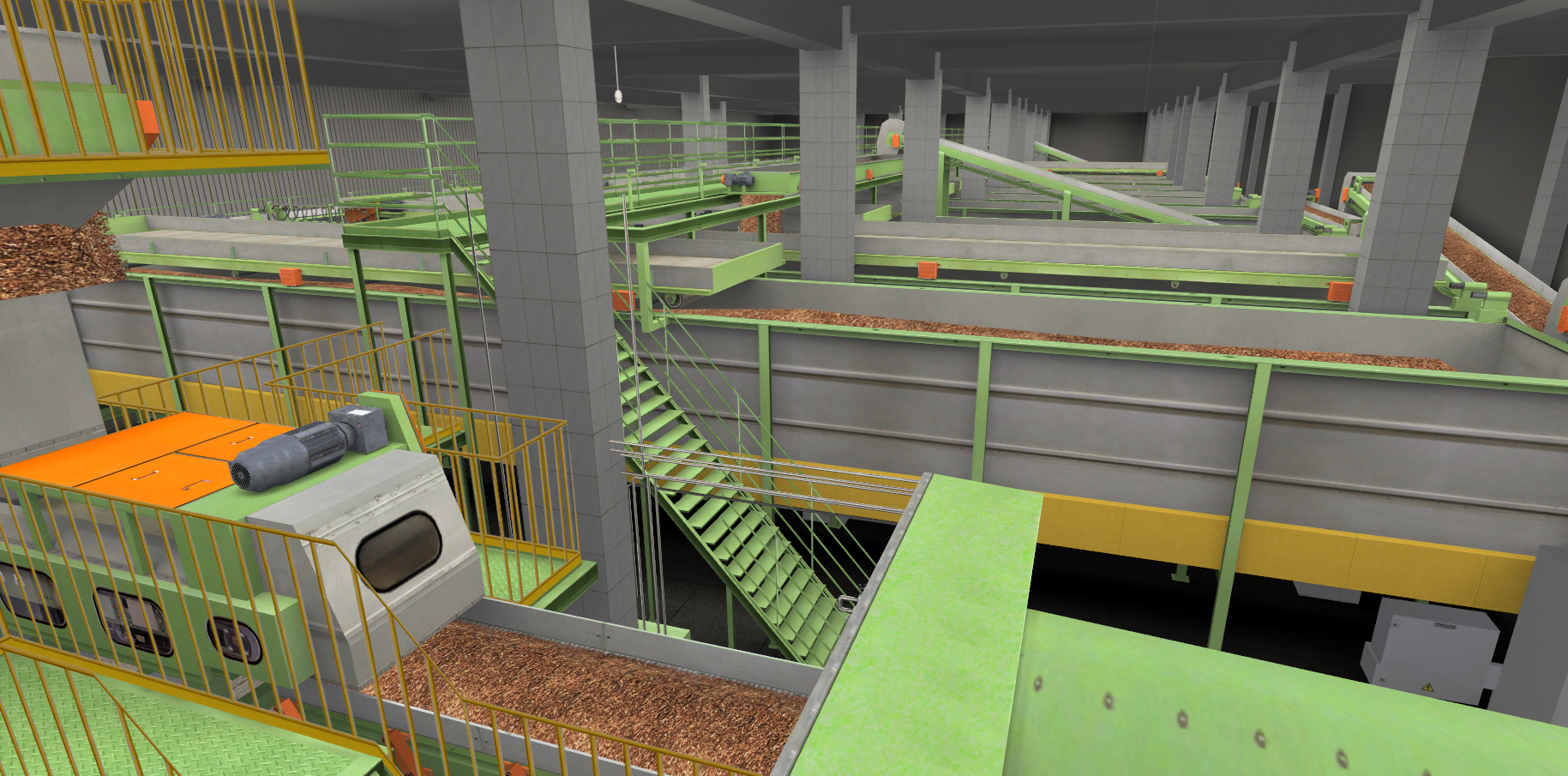

整体系统采用的C/S架构，用户在链接河南中烟局域网后，即可体验系统。系统实现全3D模型展示，体验者可在三维制丝车间场景
中进行生产工单信息的查看、设备主机信息查看、生产监控视频查看、故障报警信息展示。

1.工单生产基础信息


通过从MES系统中获取的生产数据，通过程序接口的开发可在虚拟制丝车间的三维场景中，通过设定的触发方式进行展示。
当用户打开制丝车间漫游场景时，就可直观看见当日计划牌号的产量；不同工艺段的生产数据也可以图表形式展示；每段工艺线的
计划和实际生产时间也可显示，便于用户直观判断当前工艺段的延误信息，为后期工艺线改造提供参考。

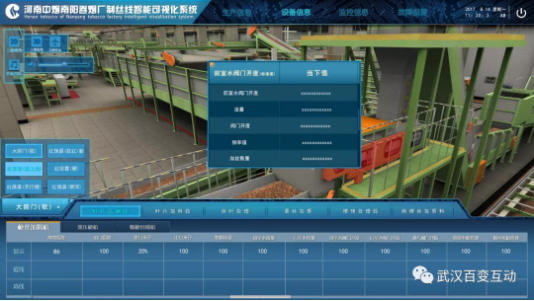

2.主机设备信息

通过从中控系统中获取的数值，可在三维场景中将此信息附注到对应的主机设备中，用户只需点击对应的主机设备即可查看当前
这台设备的温度、水分、流量、阀门开度、频率值。为管理者提供最直观的当前设备工艺参数值，让管理者可快速辨别该设备的
运行状态。

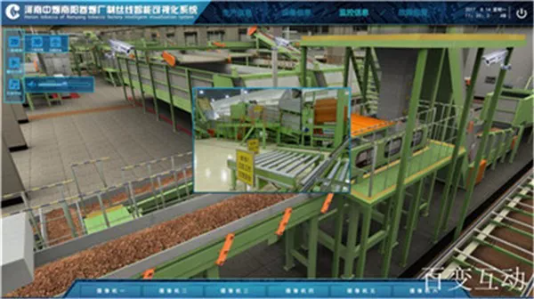

3.监控摄像头信息

监控系统是自动化工业系统中不可获取的安全系统，也可在三维场景进行调用查看，监控视频数据将对应在三维场景中每个摄像
头中，用户可根据当前游览的位置点击当前所处位置的摄像头模型，调查该监控摄像头的监控画面。简便、快捷的了解现场厂区
中状况。

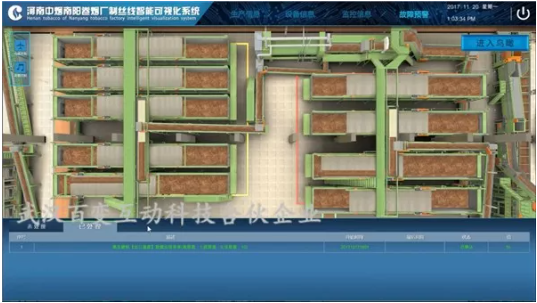

4.故障报警


故障报警主要对应于电机、网络故障两种，运行过程中一旦发生电机停运，该系统就可从中控系统中获取数据，进而在三维场景
中通过高亮材质闪烁来提示故障点，并会显示出故障导致停止工作的区域，主要采用的技术为opc通信和vb通信技术。

5.信息可视化。

主界面主要显示内容为三维漫游场景，第一人称漫游，第三人称浏览，点击可切换观看模式。

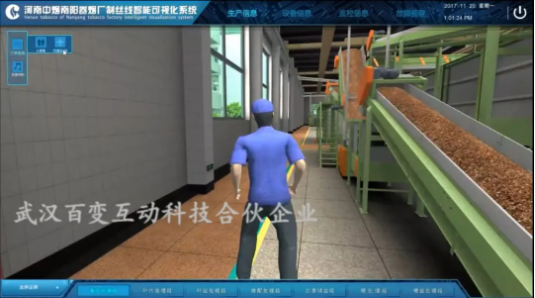

01.第一人称浏览：

在制丝车间漫游时，鼠标移入设备设备则高亮显示出现设备名称，点击设备则出现二维菜单，内容为：当前这台设备的温度、水
分、流量、阀门开度、频率值。

02.第三人称统览：

第三人称全视角查看，设备名称直接显示在设备上，点击设备即可出现当前这台设备的温度、水分、流量、阀门开度、频率值。
