SMT三维数据可视化系统

——武汉百变互动　　2020-05-25

SMT三维数据可视化系统的建设目的主要为生产工艺提供了方便，用户可以通过系统了解生产环境及各工艺设备的全貌，通过对

各生产数据的集成处理，获取工艺设备实时数据的展示，对各生产线生产效益和存在问题进行智能分析，达到对整个生产工艺统
筹监管的系统目的

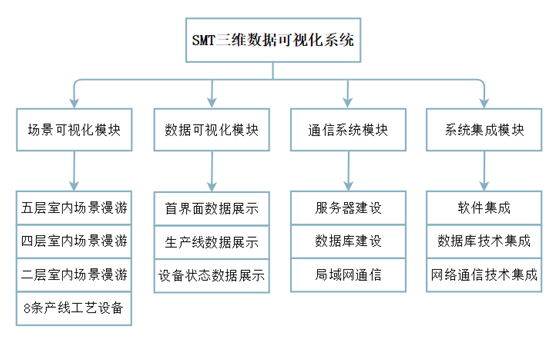

1：系统总体功能结构设计
:

2：系统详细设计

—　建模内容

— 三维模型处理和要求

—　建设效果参考

3：界面设计风格

抛弃那些已经流行多年的渐变、阴影、高光等拟真视觉效果，使用一些蓝色科技风为色调支撑，配合信息化的处理风格，进行色

彩与信息的完美融合，给人信息化的视觉冲击和新时代前沿的直接感受

4：场景可视化模块

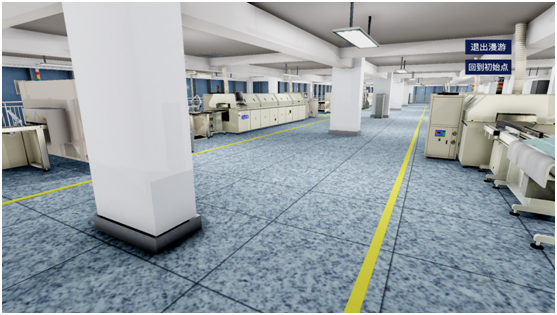

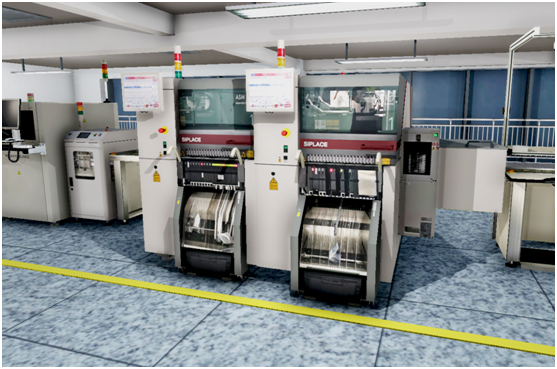

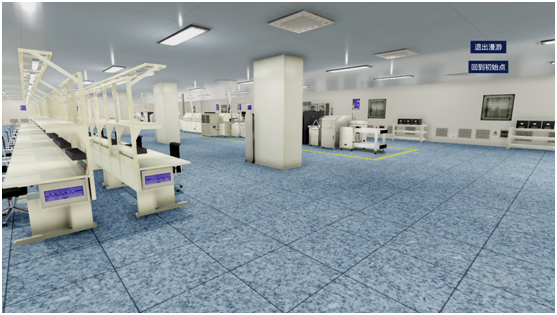

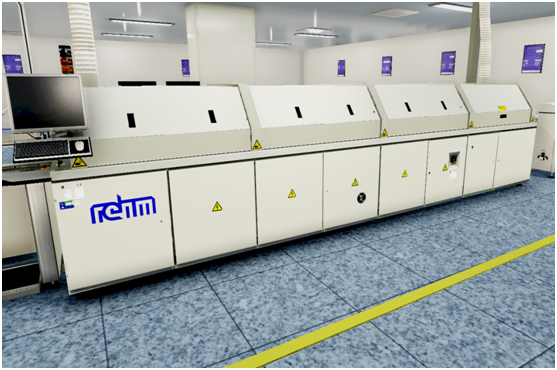

建设包括五层、四层和二层室内环境及8条生产线工艺设备模型，通过1:1进行真实设备结构的还原，并通过编辑引擎进行色彩调整

和场景集成，通过脚本控制，可以在场景中进行漫游，行走到各个位置查看场景的布局信息，通过对相关工艺设备的交互，可以查

看该设备的内部结构信息和动画特效展示，便于用户对设备及运行环境的直观感受。

5：数据可视化模块

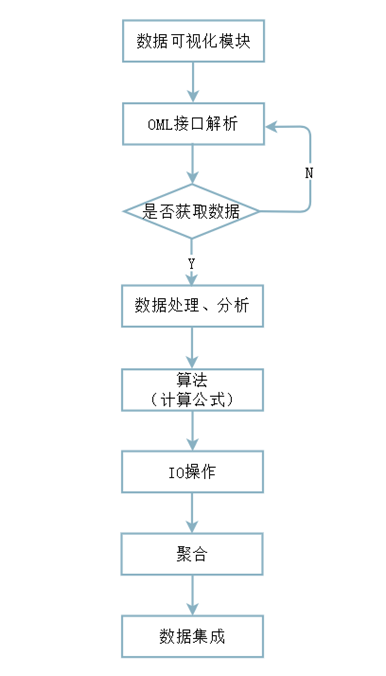

通过对AOI、SPI、印刷机、贴片机等工艺设备OML接口解析处理，获取其中的实时生产数据信息，根据相关的计算公式，使用算法对

数据流深入分析，得到需要展示的数据信息并实时的显示在系统上

6：通信模块

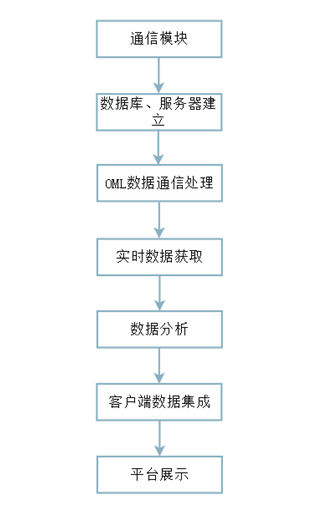

通信系统是用以完成信息传输过程的技术系统的总称。建立系统的服务器及数据库，达到对OML数据通信处理，实时获取到OML数据并

在数据库进行存取分析，通过服务器进行解析处理返回到客户端，实现整个系统的局域网通信。

7：系统集成模块

对生产场景、设备、数据、软件、硬件及通信技术进行系统集成。将软件、硬件与通信技术组合起来解决信息处理上的问题，集成的

各个分离部分原本就是一个个独立的系统，集成后的整体的各部分之间能彼此有机地和协调地工作，以发挥整体效益，达到整体优化

的目的。
